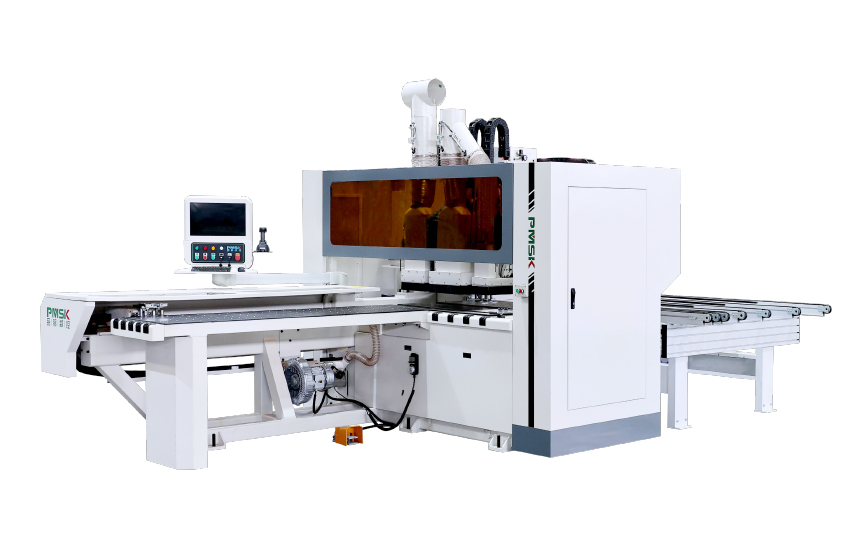

PT6通過式
六面鉆是品脈數控自主研發設計的一款高端板式家具數控排孔設備，通過無線掃碼（帶排序功能），自動定位，雙夾鉗自動夾板，自動載入加工，一次實現六面孔位加工和正反面槽加工，加工完成后夾鉗自動將板件載入分揀回轉平臺，加工效率高，自動化程度高，是目前高端板式家具生產連線主要的排孔設備。
整機特性
◆上下雙排鉆組結構
效率高，精度高，一次上料解決六面孔。
◆智能雙夾鉗
夾鉗智能避讓，大小板均可加工，夾鉗移動最大速度130m/min。
◆氣浮珠臺面
減輕摩擦，有效保護板件表面。
◆智能出料系統
加工完板件，能夠自動傳送到分揀區。
◆多種出料模式
前進前出、前進后出可自行選擇，前進后出模式板件加工完通過回轉平臺傳送到分揀區。
◆智能操作系統
計算機操作、CAD畫圖、CAM導入，可以直接導入DXF、MPR/XML等開放數據格式、操作方便?？梢詫?duì)接美國CV、法國Topsolid、海迅、三維家、易木、云熙、1010等國內外知名設計拆單軟件。
鉆包可選配

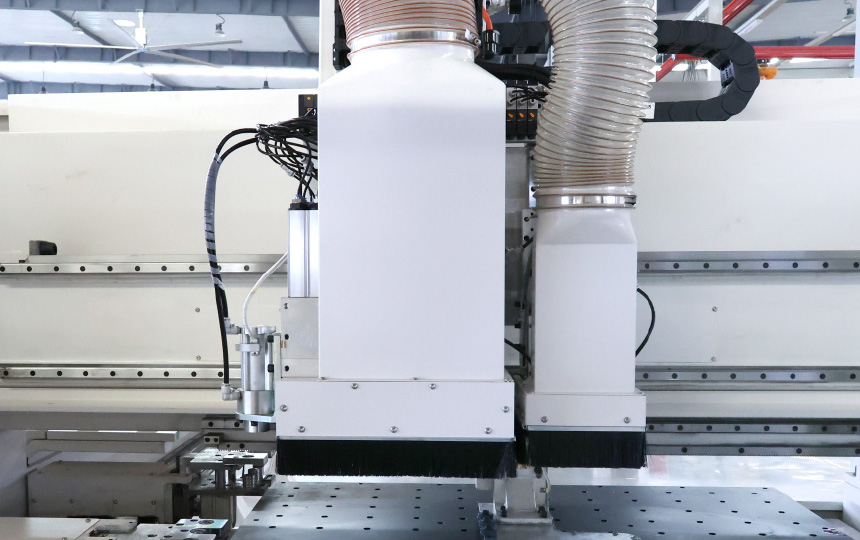

單鉆包
單鉆包加工視頻

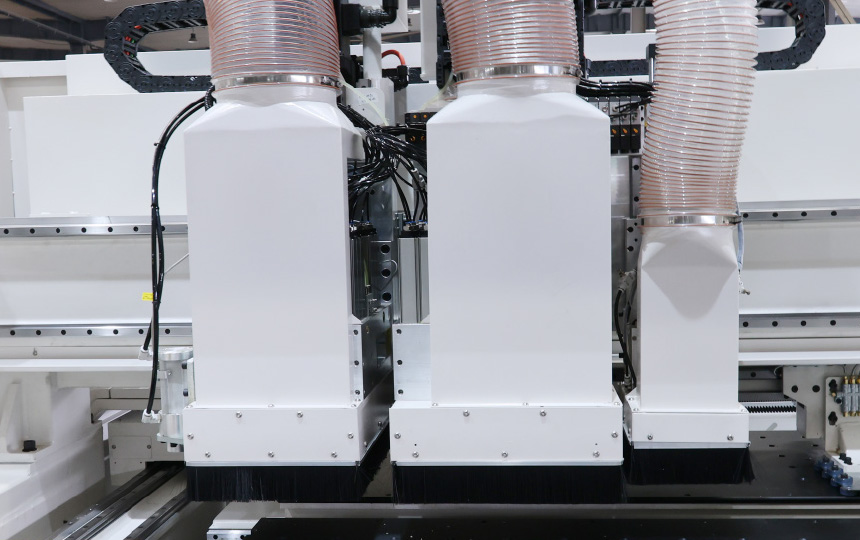

雙鉆包
雙鉆包加工視頻
可升級鉆孔單元
鉆孔加工視頻

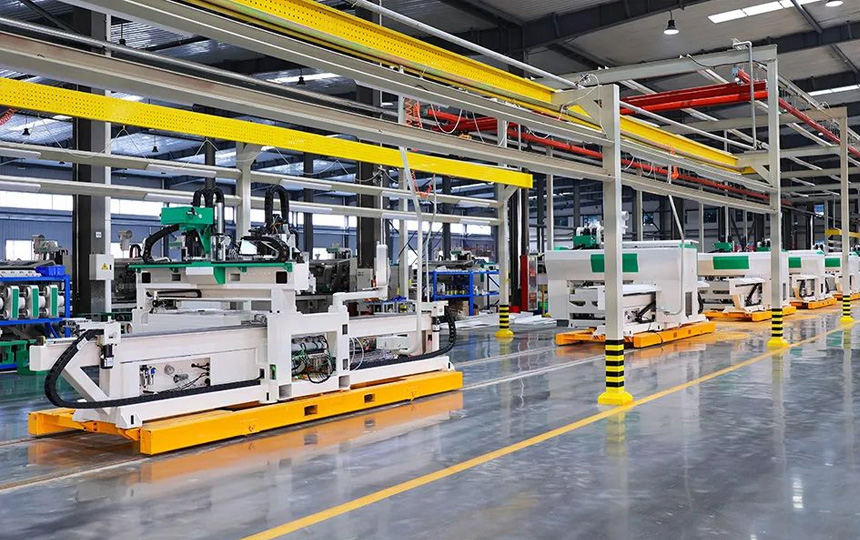

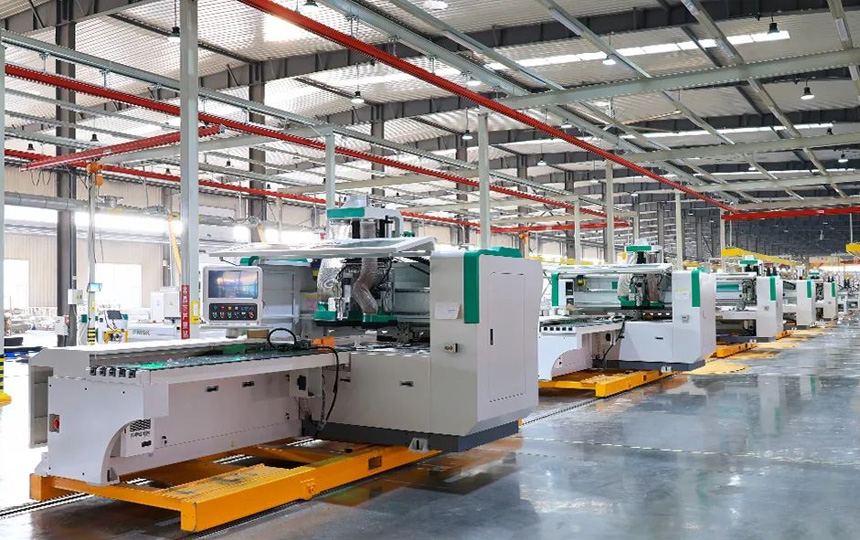

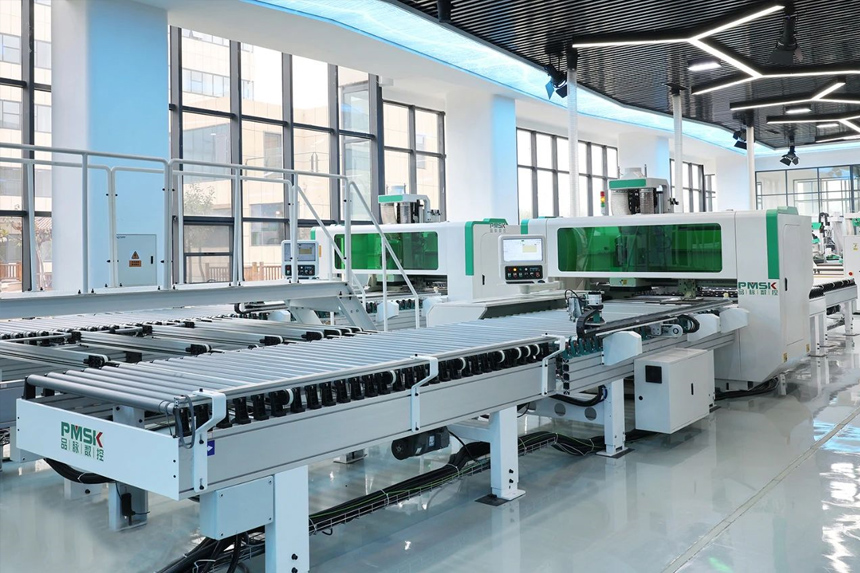

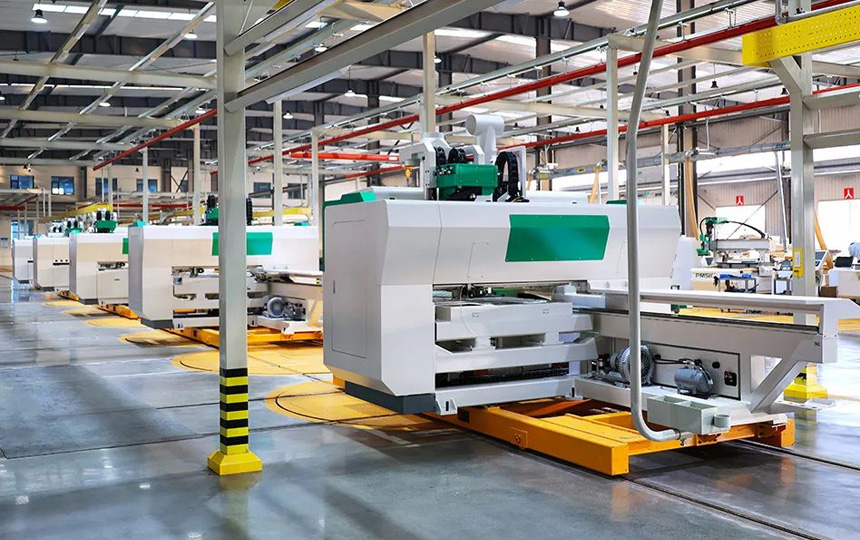

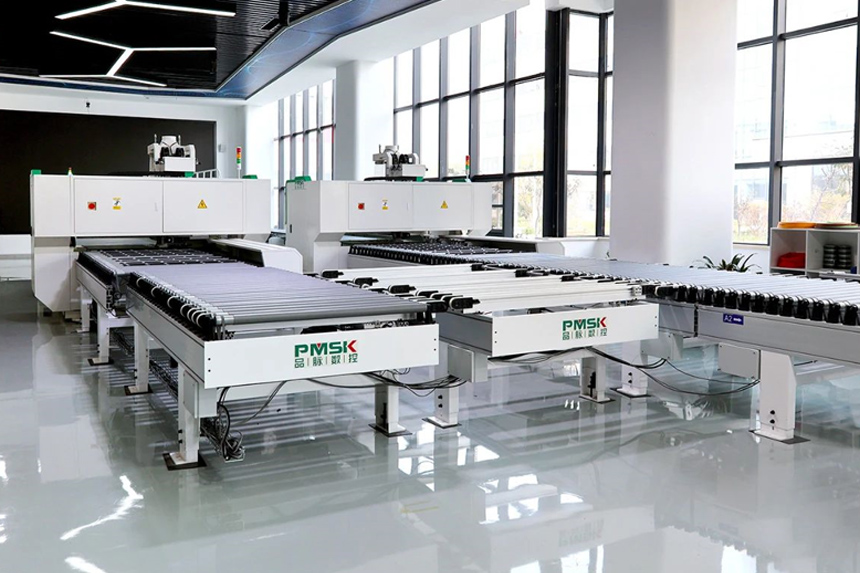

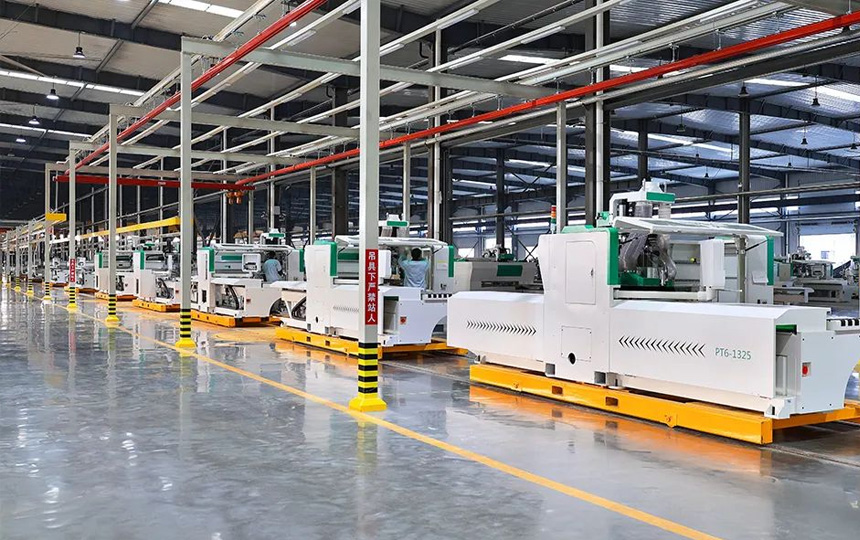

六面鉆生產實景
設備核心細節
設備加工樣品
技術參數
單臺面行程范圍：5000mm*2000mm*200mm
最大加工寬度：1200mm
最小加工尺寸：35mm*180mm
快速移動速度：X軸130m/min，Y軸80m/min，Z軸15m/min
最大加工速度：20m/min
加工精度：±0.05mm
驅動系統：伺服驅動
傳動形式：X/Y軸齒條，Z軸絲杠
主軸參數：3.5KW*2風冷
操作系統：
六面鉆專用系統
排鉆結構：（上鉆）12垂直+8水平（下鉆）9垂直
臺面結構：氣浮珠臺面
工作電壓：380V/50Hz
外形尺寸：5.9m長*2.8m寬*2.3m高
整機重量：4200Kg
整機運行功率：10KW
